氣動快裝三通球閥

欄目：技術知識 發布時間：2024-01-05
公稱通徑：DN15~100mm
公稱壓力：PN1.0MPa
結構形式：三通T型、三通L型
鏈接方式：卡箍快裝式連接
閥體材質：不銹鋼304、316、316L
作用形式：?jiǎn)巫饔檬剑◤椈蓮?fù)位）常開常閉、雙作用(氣開氣關)




主要性能參數

公稱通徑 Connection mode

DN15～100 mm

公稱壓力 Nominal pressure

PN1.0MPa

結構形式 Structure form

三通T型、三通L型 T-type and L-type tees

閥座密封 Seat tightness

聚四氟乙烯(PTFE)≤180℃ Polytetrafluoroethylene (PTFE) 180 ℃ or less

鏈接方式 Link way

卡箍快裝式連接 Clamp quick fit connection

閥體材質 Body material

不銹鋼304、316、316L Stainless steel 304, 316, 316L

球芯材質 Ball core material

不銹鋼304、316、316L Stainless steel 304, 316, 316L

作用形式 Role form

單作用式（彈簧復位）常開常閉、雙作用(氣開氣關) Single acting (spring return)

控制方式 Control mode

切斷式（開關控制）、調節型（4-20mA信號實現調節功能）

Cut type (switch control), the external regulation (4-20 mA signal regulating functions)

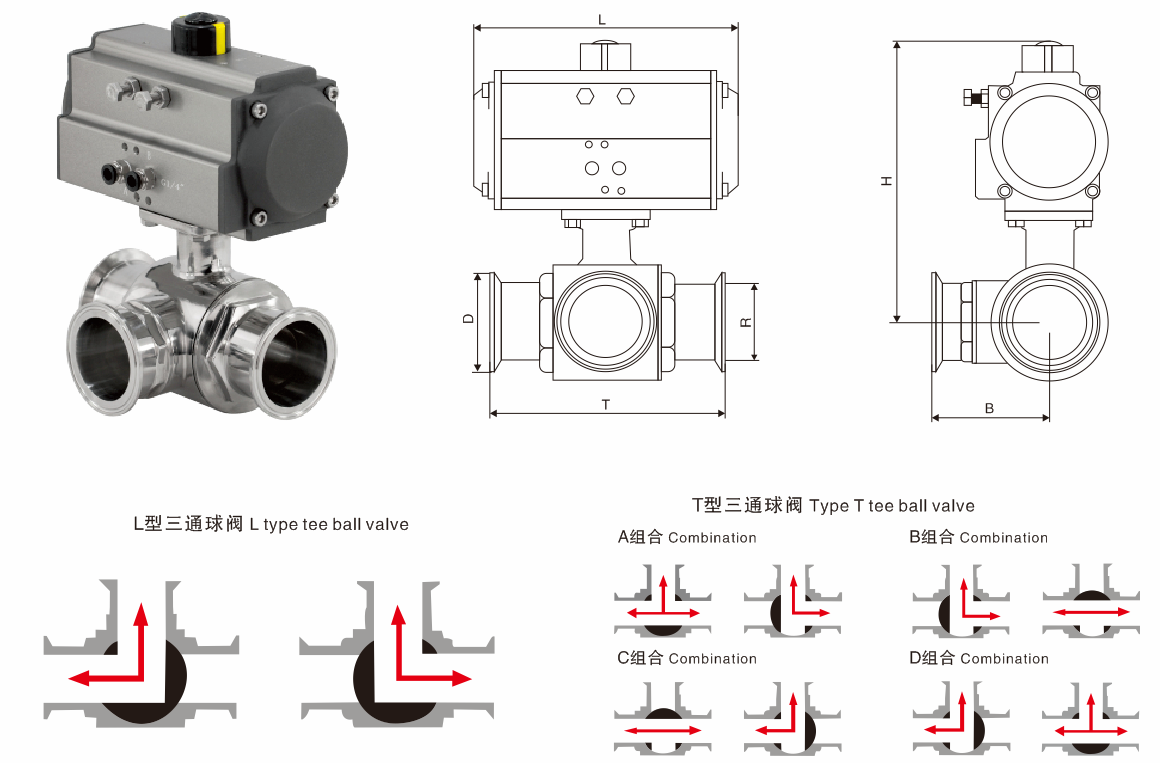

主要外形連接尺寸

DN(mm)

尺寸標注代號 壓力:1.6MPa 單位:mm Pressure of dimension label: 1.6MPa unit :mm

氣動執行器配型Pneumatic actuator configuration

L

H

T

D

R

B

15

147

149

108

50.5

19

73.5

AT-52

20

147

149

120

50.5

25

73.5

AT-52

25

147

156

128

50.5

32

73.5

AT-52

32

168

190

144

50.5

38

84

AT-63

40

168

196

168

64

51

84

AT-75

50

210

228

180

77.5

63

105

AT-83

65

262

270

220

91

76

131

AT-92

80

265

301

244

106

89

132.5

AT-105

100

300

350

270

119

102

150

AT-125
