氣動緊急切斷閥

產品中心 > 氣控閥系列 > 氣動緊急切斷閥

氣動緊急切斷閥

產品型號：ZMQ
公稱通徑：DN15~200
公稱壓力PN（MPa）：1.0、1.6、4.0、6.4
信號壓力（KPa）：ZMQ0或250/ZSQ 0 或400～ 600
分享到：

技術參數

公稱通徑 Nominal diameter DN(mm)

15

20

25

32

40

50

65

80

100

125

150

200

額定流量系數 KV

Rated flow coefficient

單座、雙座

Single seat, double seat

5

7

11

20

30

48

75

120

190

300

480

760

套筒 Sleeve


11

20

30

48

75

120

190

300

480

760

公稱壓力 Nominal pressure PN（MPa）

1.0、1.6、4.0、6.4

額定行程 Rated stroke（mm）

8

12

20

25

40

50

有效面積 Effective area

（cm2 ）

ZMQ 型 Type

100

200

400

600

1000

ZSQ 型 Type

100

125

160

250

允許泄漏量

Allowable leakage

硬密封 Hard seal 1/h

一般： 10 -4 X 閥額定容量；嚴密型：單、雙座： 1.2X10 -7 ，套筒 5X10 -6 X 閥額定容量

General: 10-4  X valve rated capacity; Strict type: single, double seat: 1.2 x10-7, sleeve 5x10-6  X valve rated capacity

軟密封 Soft seal

VI 級 Grade VI





允許壓差（MPa） Allowable differential pressure

ZMQ P N 正作用

6.4

5.09

2.91

1.85

2.18

1.33

1.52

0.99

0.62

0.60

0.69

0.39

ZMQ P N 反作用

6.4

6.4

3.88

2.47

2.91

1.77

2.03

1.32

0.83

0.80

0.92

0.52

ZSQ P N

6.4

6.1

3.5

2.3

3.0

1.9

1.9

1.5

0.93

0.84

0.65

0.47

Z M S QM

公稱壓力 Nominal pressure

信號壓力（KPa）

Signal pressure

ZMQ

0 或(Or )250

ZSQ

0 或 (Or ) 400～ 600


(1)ZMQ氣動薄膜切斷閥性能指標貫徹GB/T4213-92；(2)表中允許壓差值若大于公稱壓力則取公稱壓力值，小于等于公稱壓力值則不變；(3)表中允許值為使用標準氣缸值，可配用不同的氣缸提高允許壓差。

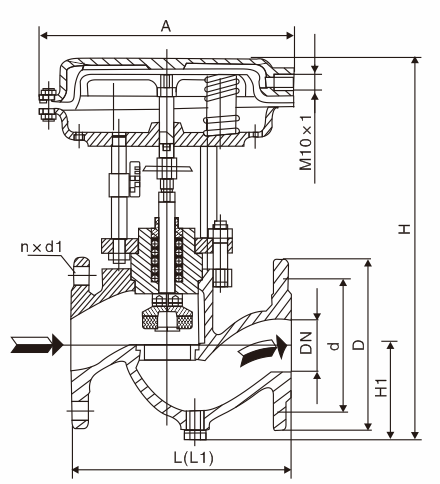

主要外形連接尺寸

公稱通徑 (DN)

Nominal diameter

15

20

25

32

40

50

65

80

100

125

150

200

A

Φ196

Φ232

Φ308

394

Φ498



L

PN64

150

150

160

180

200

230

290

310

350

400

480

600

PN16、40

206

206

210

230

251

286

311

337

394

450

508

650



L1

PN16、40


150

160

180

200

230

290

310

350

400

480

600

PN64


206

210

230

251

286

311

337

394

450

508

650

H

285

268

270

280

280

285

365

380

385

645

745

790

重量 Weight（kg）

10

10

12

15

18

23

35

45

60

75

90

120
