氣動軟密封蝶閥

閥門型號:D671X/F D641X/F
公稱通徑：DN 50～400mm
連接方式:對夾式、法蘭式等
公稱壓力:1.0~2.5MPa
閥體材質:鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼等
蝶板材質:球墨鑄鐵、鑄鋼、不銹鋼、銅等
適用溫度:NBR、EPDM≤80℃ PTFE≤120℃
適用介質:水、蒸汽及油品等腐蝕性和非腐蝕性介質

分享到：

產品詳細

主要性能參數

所配置氣動執行機構技術參數

Technical parameters of the configured pneumatic actuator

閥體主要技術參數 Main technical parameters of valve body

氣缸類型

Cylinder type

GT系列、AT系列、AW系列

GT series, AT series, AW series

閥門類型

Valve type

中線式軟密封蝶閥

Middle line soft seal butterfly valve

作用方式

Work way

雙作用活塞式、單作用彈簧復位式

Double acting piston type, single acting spring return type

閥門型號

Valve type

D671X/F D641X/F

氣源壓力

Air pressure

4~8Bar

連接方式

Connection mode

對夾式、法蘭式等 Clamp type, flange type, etc

工作介質

Working medium

干燥、清潔不含腐蝕氣體

Dry and clean without corrosive gas

公稱通徑

Nominal diameter

DN 50～400mm

工作溫度Working temperature

常溫型：-20℃~80℃(丁腈橡膠O型圈) Room temperature type: - 20 ℃ to 80 ℃ (nitrile rubber O-rings)

公稱壓力

Nominal pressure

1.0~2.5MPa

高溫型：-20℃~160℃(氟橡膠O型圈) High temperature type: - 20 ℃ to 160℃ (fluorine rubber O-rings)

閥體材質

Body material

鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼等

Cast iron, ductile iron, cast steel, stainless steel, etc

動作范圍

Range of motion

0~90°±5°

蝶板材質

Butterfly material

球墨鑄鐵、鑄鋼、不銹鋼、銅等

Ductile iron, cast steel, stainless steel, copper, etc

接口螺紋

Interface thread

GT52~GT83 G1/8"

閥座密封

Seat tightness

NBR、EPDM、PTFE及氟橡膠等

And fluorine rubber, etc

GT110~GT210 AT52~AT210 G1/4"

適用溫度

Suitable temperature

NBR、EPDM≤80℃ PTFE≤120℃

閥位信號

Valve position signal

定位器：4~20mA/回信器：全開全關信號

Locator: 4~20mA/reply: full ON/OFF signal

適用介質

Applicable medium

水、蒸汽及油品等腐蝕性和非腐蝕性介質

Water, steam, oil corrosion and the corrosion medium, etc

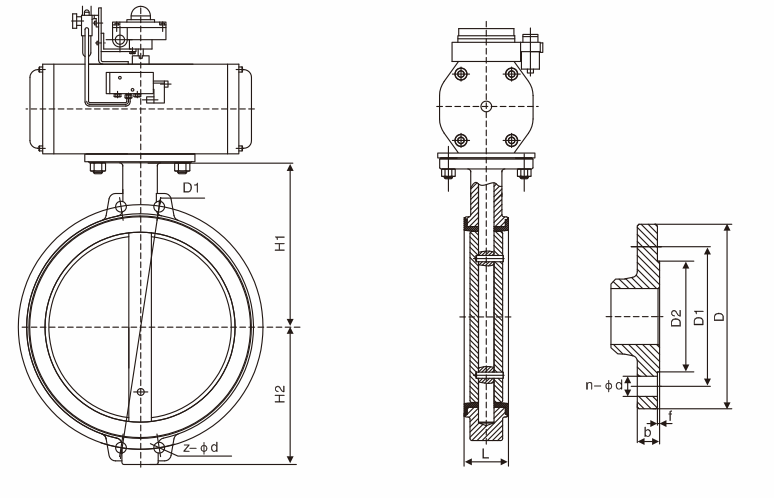

主要外形連接尺寸

對夾式 Clamp type								法蘭式 Flange type
DN(mm)	1.6MPa					150Lb		DN	1.6MPa
DN(mm)	L	H1	H2	D1	4-M(d)	D1	4-M(d)	DN	L	H1	H2	D	D1	D2	b	f	n-φd
50	43	160	80	125	4-φ19	120.5	4-φ19	100	127	240	120	220	180	156	24	3	8-φ19
65	46	175	88	145	4-φ19	139.5	4-φ19	125	140	270	130	250	210	184	24	3	8-φ19
80	46	180	96	160	4-φ19	152.5	4-φ19	150	140	300	150	285	240	211	26	3	8-φ23
100	52	200	115	180	4-φ19	190.5	4-φ19	200	152	330	180	340	295	255	28	3	12-φ23
125	56	215	130	210	4-φ19	216	4-φ22	250	250	400	220	405	355	319	28	4	12-φ28
150	56	225	140	240	4-φ23	241.5	4-φ22	300	270	410	220	460	410	370	28	4	12-φ28
200	60	260	175	295	4-φ23	298.5	4-φ22	350	290	460	270	520	470	429	30	4	16-φ28
250	68	290	200	350	4-φ28	362	4-φ25	400	310	510	290	580	525	480	30	4	16-φ31
300	78	330	240	410	4-φ28	432	4-φ25	450	330	560	320	640	585	548	34	4	20-φ31
350	78	360	265	470	4-φ28	476	4-φ28	500	350	590	360	715	650	609	34	4	20-φ37
400	102	390	300	525	4-φ31	540	4-φ28	600	390	660	390	840	770	720	35	5	20-φ37
