氣動高真空蝶閥

公稱通徑：DN 50-800
公稱壓力：0.05~0.5MPa
適用溫度：EPDM≤80℃ 氟橡膠 Fluorine rubber≤150℃
連接方式：JB919 對夾法蘭
閥座密封：丁腈橡膠、氟橡膠等
蝶板材料：碳鋼、不銹鋼304/316
作用方式：雙作用活塞式、單作用彈簧復位式
適用介質：干燥、清潔不含腐蝕氣體

分享到：

產品詳細

主要性能參數

所配置氣動執行機構技術參數

Technical parameters of the configured pneumatic actuator

閥體主要技術參數 Main technical parameters of valve body

氣缸類型

Cylinder type

GT系列、AT系列 GT series, AT series

閥門類型

Valve type

中線式蝶閥 Center line butterfly valve

作用方式

Work way

雙作用活塞式、單作用彈簧復位式

Double acting piston type, single acting spring return type

閥門型號

Valve type

GIQ

氣源壓力

Air pressure

4~8Bar

連接方式

Connection mode

JB919 對夾法蘭 JB919 clamp flange

工作介質

Working medium

干燥、清潔不含腐蝕氣體

Dry and clean without corrosive gas

公稱通徑

Nominal diameter

DN40～1200mm

工作溫度Working temperature

常溫型：-20℃~80℃(丁腈橡膠O型圈) Room

temperature type: ~ 20 ℃ to 80 ℃ (nitrile rubber O-rings)

公稱壓力

Nominal pressure

105～1.3X10- 4 Pa

高溫型：-20℃~160℃(氟橡膠O型圈) High temperature

type: - 20 ℃ to 160℃ (fluorine rubber O-rings)

閥體材質

Body material

碳鋼、不銹鋼304/316

Carbon steel, stainless steel 304/316

動作范圍

Range of motion

0~90°±5°

蝶板材質

Butterfly material

碳鋼、不銹鋼304/316

Carbon steel, stainless steel 304/316

接口螺紋

Interface thread

GT52~GT83 G1/8"

閥座密封

Seat tightness

丁腈橡膠、氟橡膠等

Nitrile rubber, fluorine rubber, etc

GT110~GT210 AT52~AT210 G1/4"

適用溫度

Suitable temperature

EPDM≤80℃ 氟橡膠 Fluorine rubber≤150℃

閥位信號

Valve position signal

定位器：4~20mA/回信器：全開全關信號

Locator: 4~20mA/reply: full ON/OFF signal

適用介質

Applicable medium

空氣 Air

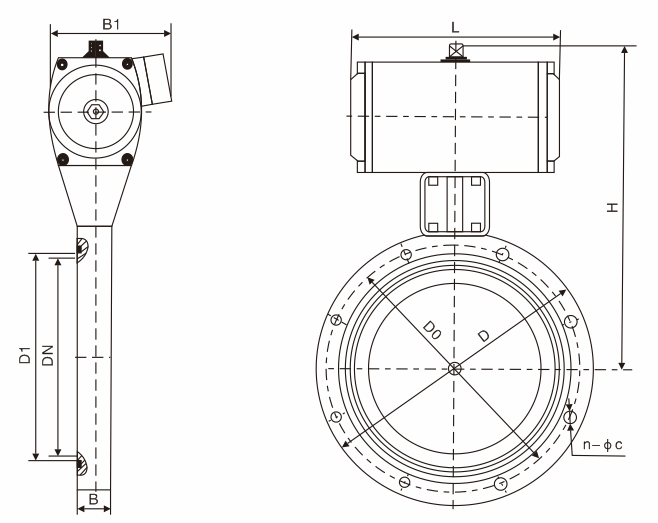

主要外形連接尺寸

型號 Model	DN	D	D0	D1	B	H	B1	L	n-φc
GIQ-40	40	85	70	44	22	162	90	104	4-φ7
GIQ-50	50	110	90	55	22	175	90	104	4-φ7
GIQ-65	65	125	105	70	26	198	102	140	4-φ9
GIQ-80	80	145	125	85	30	208	102	140	4-φ9
GIQ-100	100	170	145	105	30	220	102	140	4-φ12
GIQ-150	150	220	195	156	35	272	115	164	8-φ12
GIQ-200	200	275	250	208	40	330	205	190	8-φ12
GIQ-250	250	330	300	258	45	335	205	190	8-φ14
GIQ-300	300	380	350	308	55	426	152	247	8-φ14
GIQ-400	400	500	465	410	60	520	180	308	8-φ18
GIQ-500	500	600	565	510	80	643	220	378	12-φ18
GIQ-600	600	710	670	610	100	760	270	524	12-φ21
GIQ-800	800	920	880	815	130	962	320	648	20-φ21
GIQ-1200	1200	1440	1404	1280	150	1360	385	1480	36-φ19
