電動法蘭軟密封蝶閥

產品中心 > 蝶閥系列 > 電動法蘭軟密封蝶閥

電動法蘭軟密封蝶閥

公稱通徑：DN40~500mm
公稱壓力：PN1.0、1.6MPa
環境溫度：-30℃～60℃
適用溫度：EPDM≤80℃；NBR≤68℃
閥體材質：球墨鑄鐵、碳素鋼、不銹鋼
適用介質：水、空氣、天然氣

分享到：

產品詳細

主要性能參數

所配置電動執行機構技術參數

Technical parameters of the configured electric actuator

閥體參數

Valve body parameters

電源

Power Supply

AC110、220、380V/DC24、220V

公稱通徑

Nominal diameter

DN40~500mm

輸出力矩

Output torque

50N·m~2000N·m

公稱壓力

Nominal pressure

PN1.0、1.6MPa

任選功能

Optional function

開關型、觸點型、開度信號、智能型

Switch type,contact type,opening signal,intelligent type

閥軸材質

Valve shaft material

碳素鋼、304/316/316L不銹鋼

Carbon steel, 304/316/316L stainless steel

動作范圍

Range of motion

0~90°±5°

閥體材質

Body material

球墨鑄鐵、碳素鋼、不銹鋼

Ductile Iron,Carbon Steel,Stainless Steel

動作時間

Action time

30秒/60秒 30 s /60 s

球板材質

Material of ball plate

球墨鑄鐵、304/316/316L不銹鋼、尼龍

Ductile Iron,304/316/316L Stainless steel, nylon

環境溫度

Ambient temperature

-30℃~+60℃

閥座密封

Seat Tightness

EPDM、NBR、耐磨橡膠

EPDM,NBR,Wear resistant rubber

手動操作

Manual operation

附帶手柄操作 Accessory handle operation

結構形式

Structural style

中線型、無銷型

Medium-line type, non-pin type

限位 Limit

電氣、機械二重限位

Electrical and mechanical double limit

溫度

Temperature

EPDM≤80℃；NBR≤68℃

防護等級

Protection level

IP-67(防爆外殼：Exd ll BT4IP67可選）

IP-67 (Explosion-proof Shell: Exd ll BT4IP67 Optional)

適用介質

Applicable medium

水、空氣、天然氣

Water,air and natural gas

輸入信號

Input signal

0-10,1-5VDC/4-20mA(智能型)

0-10,1-5VDC/4-20mA (Intelligent)

特點

Characteristic

用途廣、整體造價低、流量大、流阻小

Wide use, low overall cost, large flow and small flow

resistance

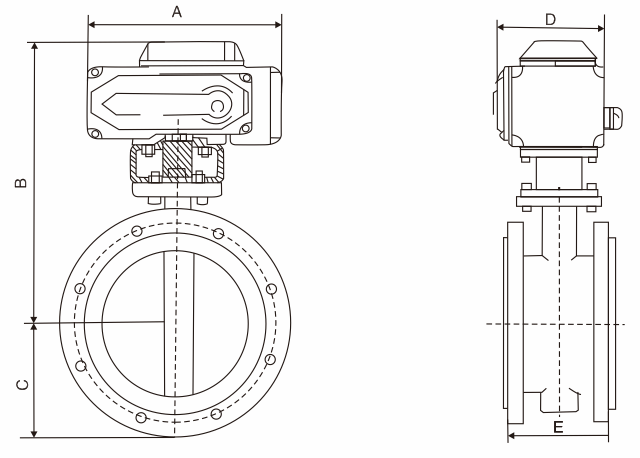

主要外形連接尺寸

公稱通徑 Nominal diameter	A	B	C	D	E	額定功率 Rated power	額定電流 Rated current
壓力 Pressure	1.0/1.6	1.0/1.6	1.0/1.6	1.0/1.6	1.0/1.6
40	155	349	57	104	108	15W	0.2A
50	155	353	62	104	108	15W	0.2A
65	155	362	70	104	112	15W	0.2A
80	155	368	89	104	114	15W	0.2A
100	208	392	106	115	127	25W	0.5A
125	208	407	120	115	140	25W	0.5A
150	208	446	132	115	140	25W	0.5A
200	256	489	164	127	152	50W	0.8A
250	256	514	200	127	165	50W	0.8A
300	256	568	238	127	178	90W	1.0A
350	288	629	280	164	190	150W	1.2A
400	288	662	302	164	216	150W	1.2A
450	288	693	335	164	222	150W	1.2A
500	288	729	360	164	229	150W	1.2A
