氣動絲扣三通球閥

產品中心 > 球閥系列 > 氣動絲扣三通球閥

氣動絲扣三通球閥

公稱通徑：DN6~80mm
公稱壓力：1.6MPa
鏈接方式：三通T型、三通L型
閥體材質：鑄鋼、不銹鋼304/316/316L等
作用方式：?jiǎn)坞p作用活塞式
適用領域：食品、飲料、醫藥、化工等純凈管路及工業環保、水處理、高層建筑、給排水管路作啟閉或調節流量之用

分享到：

產品詳細

產品概述

氣動絲扣三通球閥是由雙（單）作用氣動活塞式執行器和內螺紋球閥組成。適用于食品、飲料、醫藥、化工等純凈管路及工業環保、水處理、高層建筑、給排水管路作啟閉或調節流量之用。

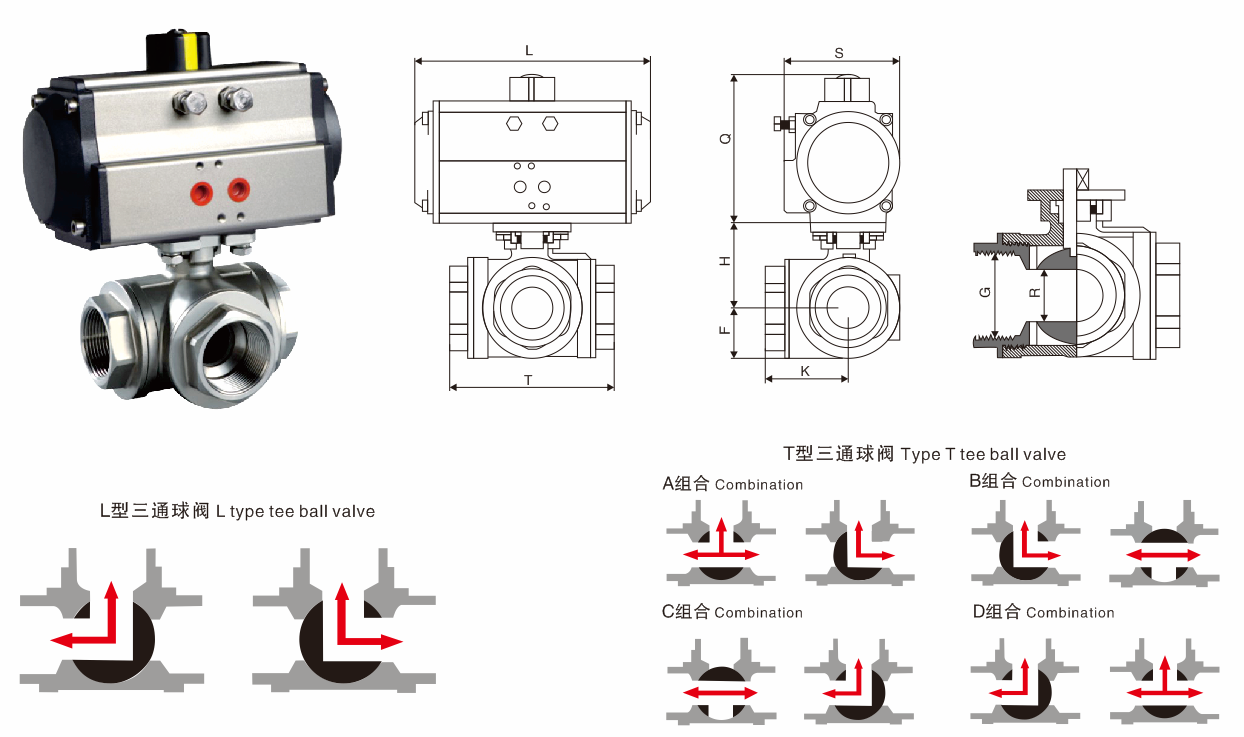

主要外形連接尺寸

DN(mm)	氣動執行器配型Pneumatic actuator configuration	尺寸標注代號 壓力:1.6MPa 單位:mm Pressure of dimension label :1.6MPa unit :mm
DN(mm)	氣動執行器配型Pneumatic actuator configuration	L	T	H	F	K	Q	R	S	G
8	AT52Q	146	71	37	16	35	98	8	71.5	G1/4"
10	AT52Q	146	71	37	16	35	98	10	71.5	G3/8"
15	AT52Q	146	71	37	16	35	98	12	71.5	G1/2"
20	AT52Q	146	80	41	20	40	98	14.5	71.5	G3/4"
25	AT63Q	170	87	50	24	43	116	17	83.5	G1"
32	AT75Q	170	114	58	31	57	116	24	96	G1 1/4"
40	AT75Q	184	130	72	38	65	128	31	96	G1 1/2"
50	AT83Q	211	144	80	45	72	136	36	104	G2"
65	AT92Q	265	186	98	58	93	146	47	109	G2 1/2"
80	AT105Q	275	206	109	69	103	153	60	125	G3"
