氣動高壓球閥

產品中心 > 球閥系列 > 氣動高壓球閥

氣動高壓球閥

公稱通徑：DN8～DN50(mm), 1/4"-2"
公稱壓力：10.0、16.0、20.0、25.0MPa
連接方式：法蘭式、螺紋 Flange type, thread
閥體形式：三段式鍛造閥體
氣源氣壓：壓縮空氣4-7bar（可帶手輪）
閥體材質：碳鋼、不銹鋼304、316、316L
閥芯材質：不銹鋼316L、316、304
適用介質：油品、燃?xì)狻⑺?、蒸汽等（高壓?/div>
分享到：

主要性能參數

公稱通徑 Nominal diameter

DN8～DN50(mm), 1/4"-2"

公稱壓力 Nominal pressure

10.0、16.0、20.0、25.0MPa

連接方式 Connection mode

法蘭式、螺紋 Flange type, thread

閥體形式 Body type

三段式鍛造閥體 Three - stage forged body

氣源氣壓 Air pressure

壓縮空氣4-7bar（可帶手輪） Compressed air 4-7bar (with handwheel)

閥體材質 Body material

碳鋼、不銹鋼304、316、316L Carbon steel, stainless steel 304, 316, 316L

閥芯材質 Valve core material

不銹鋼316L、316、304 Stainless steel 316L, 316, 304

適用介質 Applicable medium

油品、燃?xì)狻⑺?、蒸汽等（高壓?Oil, gas, water, steam, etc. (high pressure)

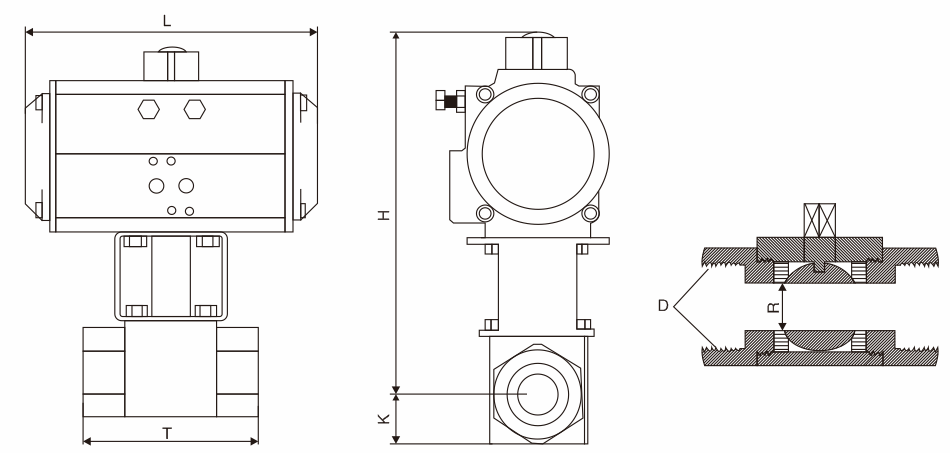

主要外形連接尺寸


DN(mm)

尺寸標注代號 壓力:32.0MPa 單位:mm Pressure of dimension code :32.0MPa unit :mm



氣動執行器配型Pneumatic actuator configuration

L

T

H

K

R

D

8

147

72

176

13

6

G1/4"

AT52

10

147

78

176

16

8

G3/8"

AT52

15

147

87

176

19

10

G1/2"

AT52

20

168

99

237

24

14.5

G3/4"

AT63

25

182

114

237

26

19.6

G1"

AT75

32

204

123

249

38

24.8

G11/4"

AT83

40

239

131

285

42

30

G11/2"

AT92

50

268

142

348

50

39.6

G2"

AT105
