氣動高真空球閥

產品中心 > 球閥系列 > 氣動高真空球閥

氣動高真空球閥

閥門型號：GUQ
公稱通徑：DN10～200mm
適用溫度：PTFE≤150℃
鏈接方式：螺紋連接
作用方式：雙作用活塞式、單作用彈簧復位式
閥體材質：不銹鋼304/316/316L等
適用介質：空氣 Air

分享到：

產品詳細

主要性能參數

所配置氣動執行機構技術參數

Technical parameters of the configured pneumatic actuator

閥體主要技術參數 Main technical parameters of valve body

氣缸類型

Cylinder type

GT系列、AT系列、AW系列

GT series, AT series, AW series

閥門類型

Valve type

三片式球閥 Three - piece ball valve

作用方式

Work way

雙作用活塞式、單作用彈簧復位式

Double acting piston type, single acting spring return type

閥門型號

Valve type

GUQ

氣源壓力

Air pressure

4~8Bar

適用范圍Scope of application

活套法蘭 Live flange GB6070 0.6×106~1.3×10-4

工作介質

Working medium

干燥、清潔不含腐蝕氣體

Dry and clean without corrosive gas

焊接法蘭 Welding flangeGB6070 1.6×106~1.3×10-4

工作溫度Working temperature

常溫型：-20℃~80℃(丁腈橡膠O型圈) Room

temperature type: ~ 20 ℃ to 80 ℃ (nitrile rubber O-rings)

快卸法蘭 Quick-release flange

GB4982 0.1×106 ~1.3×10- 4

高溫型：-20℃~160℃(氟橡膠O型圈) High temperature

type: -20 ℃ to 160 ℃ (fluorine rubber O-rings)

螺紋連接 Threaded connections1.6×106~1.3×10-4

動作范圍

Range of motion

0~90o ±5°

閥體材質

Body material

不銹鋼304/316/316L等 Stainless steel 304/316/316L etc

接口螺紋

Interface thread

GT52~GT83 G1/8"

閥座密封

Seat tightness

RPTFE

GT110~GT210 AT52~AT210 G1/4"

適用溫度

Suitable temperature

PTFE≤150℃

閥位信號

Valve position signal

定位器：4~20mA/回信器：全開全關信號

Locator: 4~20mA/reply: full ON/OFF signal

適用介質

Applicable medium

空氣 Air

主要外形連接尺寸

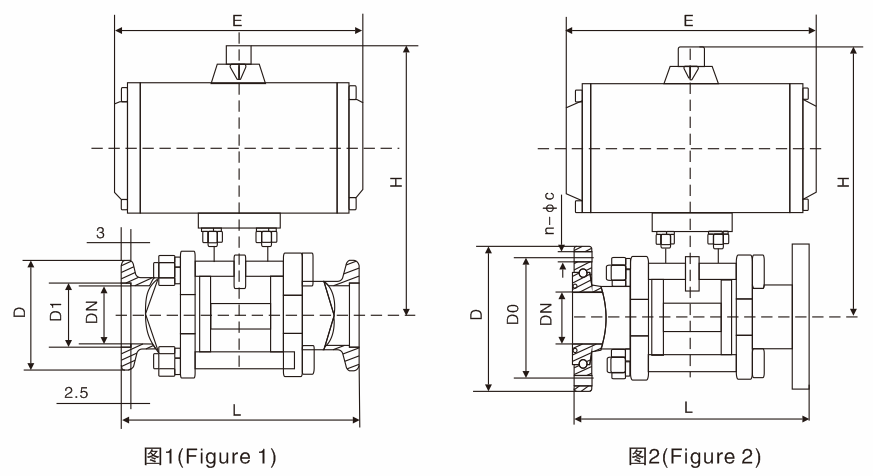

快卸法蘭連接 Quick release flange connection(GB4982、ISO-KF)圖1(Figure 1)

型號 Model	DN	D	D1	H	E	L
GUQ-10KF	10	30	12.2	130	94	94
GUQ-16KF	16	30	17.2	141	104	104
GUQ-25KF	25	40	26.2	141	140	114
GUQ-32KF	32	55	34.2	150	140	140
GUQ-40KF	40	55	41.2	175	140	160
GUQ-50KF	50	75	52.2	200	164	170

活套法蘭連接 Loop flange connection(GB6070)圖2(Figure 2)

型號 Model	DN	D	D0	H	E	L	n-φc
GUQ-10F	10	55	40	130	105	94	4-φ6.6
GUQ-16F	16	60	45	141	130	104	4-φ6.6
GUQ-25F	25	70	55	141	165	114	4-φ6.6
GUQ-32F	32	90	70	150	165	140	4-φ9
GUQ-40F	40	100	80	175	190	160	4-φ9
GUQ-50F	50	110	90	200	190	170	4-φ9
GUQ-63F	63	130	110	245	250	195	4-φ9
GUQ-80F	80	145	125	351	250	203	8-φ9
GUQ-100F	100	165	145	370	280	280	8-φ9
GUQ-150F	150	225	200	434	368	362	8-φ11
GUQ-200F	200	285	260	490	410	400	12-φ11
