電動O型球閥

閥門型號：Q941F/N/PPL/H/Y/W
公稱通徑：DN15～200mm
公稱壓力：1.0~10.0MPa 150~600Lb
連接方式：法蘭面RF FF RTJ 等
環境溫度：-30℃～60℃
適用溫度：RPTFE≤150℃、PPL≤300℃、金屬密封≤425℃
閥體材質：鑄鋼、不銹鋼304/316/316L等
適用介質：水、蒸汽及油品等腐蝕性和非腐蝕性介質

分享到：

產品詳細

主要性能參數

所配置電動執行機構技術參數

Technical parameters of the configured electric actuator

閥體主要技術參數 Main technical parameters of valve body

執行電源

Executive power supply

AC220V AC110V AC380V DC24C

閥門類型

Valve type

分體式浮動球閥 Split floating ball valve

輸出扭矩

Output torque

30N.M～2000N.M

閥門型號

Valve type

Q941F/N/PPL/H/Y/W

動作范圍

Range of motion

0~90°±5°

連接方式

Connection mode

法蘭面RF FF RTJ 等 Flange RF FF RTJ, etc.

動作時間

Action time

15秒/30秒/60秒/100秒

15 seconds/30 seconds/60 seconds/100 seconds

公稱通徑

Nominal diameter

DN15～200mm

環境溫度

Ambient temperature

-30℃～60℃

公稱壓力

Nominal pressure

1.0~10.0MPa 150~600Lb

手動操作

Manual operation

附帶手動操作

Incidental manual operation

閥體材質

Body material

鑄鋼、不銹鋼304/316/316L等

Cast steel, stainless steel 304/316/316L, etc

執行限位

Execution limit

電氣、機械二重限位

Electrical and mechanical double limit

球體材質

Ball Body material

13Cr、不銹鋼304/316/316L等

13Cr, 304/316/316L stainless steel, etc

防護等級

Protection level

IP67

閥座密封

Seat Tightness

RPTFE、NYLON、PPL、金屬密封材料等

RPTFE、 NYLON、 PPL、 metal sealing materials, etc

輸入信號

Input signal

4～20mA/1-5VDC

適用溫度

Applicable temperature

RPTFE≤150℃、PPL≤300℃、金屬密封≤425℃

RPTFE <150 C, PPL <300 C, metal seal <425 ℃

任選功能

Optional function

開關型、觸點型、開度信號、智能調節型

Switch type, contact type, opening signal,

intelligent regulation type

適用介質

Applicable medium

水、蒸汽及油品等腐蝕性和非腐蝕性介質

Corrosive and non-corrosive media such as water, steam and oil

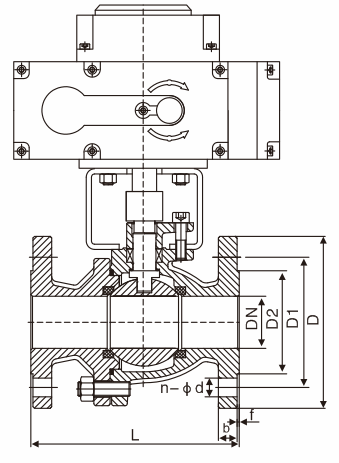

主要外形連接尺寸

通徑 Size DN	1.6MPa							2.5MPa							150Lb
通徑 Size DN	L	D	D1	D2	b	f	n-φd	L	D	D1	D2	b	f	n-φd	L	D	D1	D2	b	f	n-φd
15	130	95	65	14	14	2	4-14	130	95	65	16	16	2	4-14	108	89	60.5	35	12	2	4-15
20	140	105	75	14	14	2	4-14	140	105	75	16	16	2	4-14	117	98	70	43	12	2	4-15
25	150	115	85	4	14	2	4-14	150	115	85	16	16	2	4-14	127	108	79.5	51	12	2	4-15
32	165	135	100	16	16	2	4-18	165	135	100	18	18	2	4-18	140	117	89	63	12	2	4-15
40	180	145	110	16	16	3	4-18	180	145	110	18	18	3	4-18	165	127	98.5	73	15	2	4-15
50	200	160	125	16	16	3	4-18	200	160	125	20	20	3	4-18	178	152	120.5	92	16	2	4-19
65	220	180	145	18	18	3	4-18	220	180	145	22	22	3	8-18	190	178	139.5	105	18	2	4-19
80	250	195	160	20	20	3	8-18	250	195	160	22	22	3	8-18	203	190	152.5	127	19	2	4-19
100	280	215	180	20	20	3	8-18	280	230	190	24	24	3	8-23	229	229	190.5	157	24	2	8-19
125	320	245	210	22	22	3	8-18	320	270	220	28	28	3	8-25	356	254	216	186	24	2	8-22
150	360	280	240	24	24	3	8-23	360	300	250	30	30	3	8-25	394	279	241.5	216	26	2	8-22
200	400	335	295	26	26	3	12-23	400	360	310	34	34	3	12-25	457	343	298.5	270	29	2	8-22
