電動三通絲扣球閥
電動三通絲扣球閥
公稱壓力：PN1.6、2.5、4.0、6.4MPa
環境溫度：-30℃～60℃
適用溫度：PTFE≤180℃ 、 PPL≤350℃、金屬密封≤450℃
閥體材質：球墨鑄鐵、碳鋼、304/316/316L不銹鋼
球體材質：304/316/316L不銹鋼
適用介質：水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等
主要性能參數
所配置電動執行機構技術參數 Technical parameters of the configured electric actuator | 閥體參數 Body parameters | ||
電源 Power Supply | AC110、220、380V/DC24、220V | 公稱通徑 Nominal diameter | DN15~50mm |
輸出力矩 Output torque | 50N·m~2000N·m | 公稱壓力 Nominal pressure | PN1.6、2.5、4.0、6.4MPa |
任選功能 Optional function | 開關型、觸點型、開度信號、智能型 Switch type、contact type、opening signal、intelligent type | 閥軸材質 Valve shaft material | 不銹鋼 Stainless steel |
動作范圍 Range of motion | 0~90°±5° | 閥體材質 Body material | 球墨鑄鐵、碳鋼、304/316/316L不銹鋼 Ductile iron, carbon steel, 304/316/316l stainless steel |
動作時間 Action time | 15秒/30秒/60秒 15s/30s/60s | 球體材質 Ball Body material | 304/316/316L不銹鋼 Stainless steel |
環境溫度 Ambient temperature | -30℃~60℃ | 閥座密封 Seat Tightness | PTFE、PPL、金屬密封 Metal seal |
手動操作 Manual operation |
附帶手柄操作 Accessory handle operation | 溫度 Temperature | PTFE≤180℃ 、 PPL≤350℃、金屬密封 Metal seal≤450℃ |
限位 Limit | 電氣、機械二重限位 Electrical and mechanical double limit | 適用介質Applicable medium |
水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等 Water, petroleum, nitric acid, acetic acid, viscous fluid, slurry, strong oxidizing medium, etc |
防護等級 Protection level | IP-67(防爆外殼：Exd ll BT4IP67可選） IP-67 (Explosion-proof Shell: Exd ll BT4IP67 Optional) | ||
輸入信號 Input signal | 0-10,1-5VDC/4-20mA(智能型） 0-10,1-5VDC/4-20mA (Intelligent) | 特點 Characteristic | 連線簡單、流向切換、阻力小、動作穩定 Simple connection, flow direction switching, low resistance and stable movement |

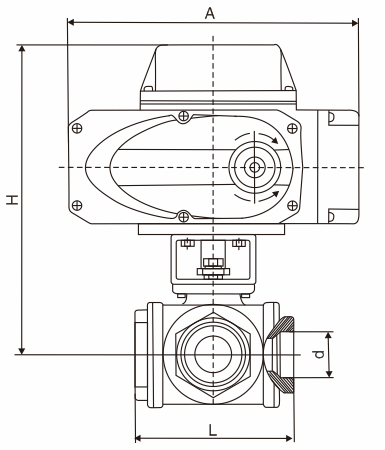

主要外形連接尺寸
DN | A | H | L | D |
15 | 157 | 200 | 79 | 15 |
20 | 157 | 207 | 88 | 20 |
25 | 157 | 237 | 108 | 25 |
32 | 157 | 242 | 124 | 32 |
40 | 208 | 277 | 135 | 40 |
50 | 208 | 308 | 164 | 50 |
