氣動Ｖ型切斷球閥

閥門型號：QV677F/H/W/Y QV647
公稱通徑：DN25～250mm
公稱壓力：1.0~1.6MPa
適用溫度：RPTFE≤150℃ 金屬密封Metal seal ≤425℃
鏈接方式：對夾式、法蘭式
適用介質：水、蒸汽及油品等腐蝕性和非腐蝕性介質

分享到：

產品詳細

主要性能參數

所配置氣動執行機構技術參數

Technical parameters of the configured pneumatic actuator

閥體主要技術參數 Main technical parameters of valve body

氣缸類型

Cylinder type

GT系列、AT系列、AW系列

GT series, AT series, AW series

閥門類型

Valve type

V型固定球閥 V type fixed ball valve

作用方式

Work way

雙作用活塞式、單作用彈簧復位式

Double acting piston type, single acting spring return type

閥門型號

Valve type

QV677F/H/W/Y QV647

氣源壓力

Air pressure

4~8Bar

連接方式

Connection mode

對夾式、法蘭式 Clamp type, flange type

工作介質

Working medium

干燥、清潔不含腐蝕氣體

Dry and clean without corrosive gas

公稱通徑

Nominal diameter

DN25～250mm

工作溫度Working temperature

常溫型：-20℃~80℃(丁腈橡膠O型圈) Room temperature type: ~ 20 ℃ to 80 ℃ (nitrile rubber O-rings)

公稱壓力

Nominal pressure

1.0~1.6MPa

高溫型：-20℃~160℃(氟橡膠O型圈) High temperature type: -20 ℃ to 160 ℃ (fluorine rubber O-rings)

閥體材質

Body material

鑄鋼、不銹鋼 Cast steel, stainless steel

304/316/316L等 Etc

動作范圍

Range of motion

0~90o ±5°

球體材質

Ball material

13Cr、不銹鋼 Stainless steel 304/316/316L等 Etc

接口螺紋

Interface thread

GT52~GT83 G1/8"

閥座密封

Seat tightness

RPTFE、NYLON、PPL、金屬密封材料等

Metal sealing materials, etc

GT110~GT210 AT52~AT210 G1/4"

適用溫度

Suitable temperature

RPTFE≤150℃ 金屬密封Metal seal ≤425℃

閥位信號

Valve position signal

定位器：4~20mA/回信器：全開全關信號

Locator: 4~20mA/reply: full ON/OFF signal

適用介質

Applicable medium

水、蒸汽及油品等腐蝕性和非腐蝕性介質

Water, steam, oil corrosion and the corrosion medium, etc

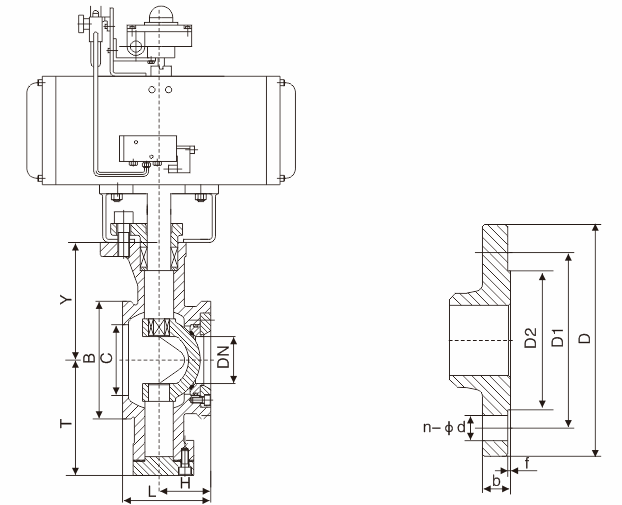

主要外形連接尺寸

DN (mm)	對夾式 Clamp type				法蘭式 Flange type
DN (mm)	L	H	B	C	L	D	D1	D2	f	b	n-φd
25	50	30	68	38	102	115	85	65	2	14	4-φ14
32	60	35	76	45	102	135	100	78	2	18	4-φ18
40	60	35	84	50	114	145	110	85	3	18	4-φ18
50	75	43	100	62	124	160	125	100	3	18	4-φ18
65	100	50	118	73	145	180	145	120	3	18	8-φ18
80	100	57	132	90	165	195	160	135	3	20	8-φ18
100	115	65	158	115	194	215	180	155	3	20	8-φ18
125	129	78	184	134	194	245	210	185	3	22	8-φ18
150	160	95	216	164	229	280	240	210	3	24	8-φ23
200	200	120	268	206	243	335	295	285	3	28	12-φ23
250	240	148	326	260	297	405	355	320	3	30	12-φ25
