氣動快裝蝶閥

公稱通徑：DN 19~219mm
公稱壓力：0.6~1.6
連接方式：快裝式、卡箍式、外螺紋、焊接式等
驅動形式：手動、蝸桿蝸輪傳動、氣傳動、電傳動
適用介質：空氣、水、蒸氣、油品等

分享到：

產品概述

D681X型氣動快裝蝶閥采用標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染。快速拆裝閥，使閥門打開和維修快捷容易，使過程停機時間縮短。廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。

主要性能參數

公稱通徑 Nominal diameter	DN（mm）	19~219
公稱壓力 Nominal pressure	PN（MPa）	0.6	1.0	1.6
試驗壓力 Test pressure	強度試驗 Strength test	0.9	1.5	2.4
	密封試驗 Sealing test	0.66	1.1	1.76
	氣密封試驗 Gas seal test	0.6	0.6	0.6
適用介質 Applicable medium	空氣、水、蒸氣、油品等 Air, water, steam, oil, etc
驅動形式 Drive form	手動、蝸桿蝸輪傳動、氣傳動、電傳動 Manual, worm and worm gear drive, air drive, electric drive
連接方式 Connection mode	快裝式、卡箍式、外螺紋、焊接式等 Quick - loading type, clamp type, external thread, welding type, etc

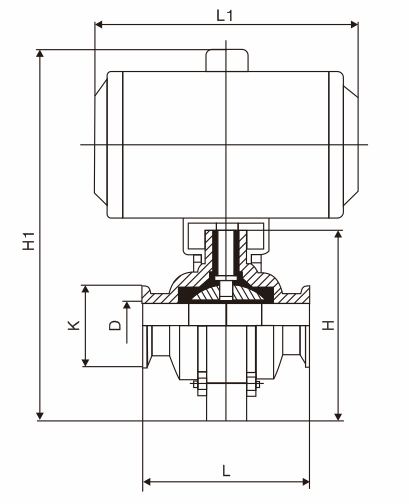

主要外形連接尺寸

規格Φ Specifications	L1	H1	K	D	H	L	Kg	執行器規格 Actuator specification
19	147	210	50.5	16	105	66	2.8	AT52
25	147	210	50.5	22	105	66	2.7	AT52
32	147	210	50.5	29	105	66	2.6	AT52
38	147	210	50.5	35	105	70	2.7	AT52
45	147	215	64	42	120	70	2.8	AT52
51	147	225	64	48	130	76	3.0	AT52
57	168	250	77	53	135	76	4.0	AT63
63	168	260	77	59	145	76	4.1	AT63
76	168	270	91	72	155	80	4.4	AT63
89	168	285	106	85	170	84	5.1	AT63
102	183	310	119	98	185	85	6.1	AT75
133	205	350	145	127	215	122	9.0	AT83
159	260	385	183	153	245	123	12.2	AT92
219	265	460	233	213	310	134	17.7	AT105
