氣動快裝球閥

產品中心 > 球閥系列 > 氣動快裝球閥

氣動快裝球閥

產品型號：Q681F
公稱通徑：DN15~100mm
壓力范圍：1.6MPa
閥體材質：不銹鋼304、316、316L
分享到：

產品概述

氣動快裝球閥采用內外拋光處理，用于食品、醫藥等衛生級別工況。控制方式有開關型和調節型兩種。全通徑的衛生級球閥基本沒有流阻；結構簡單、體積小、重量輕；緊密可靠，其有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。廣泛應用于啤酒工程、食品工程、化學工程、制藥工程、生物工程和水處理工程等領域。

主要性能參數

產品名稱 Product name

Q681F氣動衛生級快裝球閥

Q681F pneumatic health class quick loading ball valve

產品型號 Product model

Q681F

公稱通徑 Nominal diameter

DN15-100mm

壓力范圍 Pressure range

1.6MPa

閥體材質 Body material

不銹鋼304、316、316L Stainless steel 304, 316, 316L

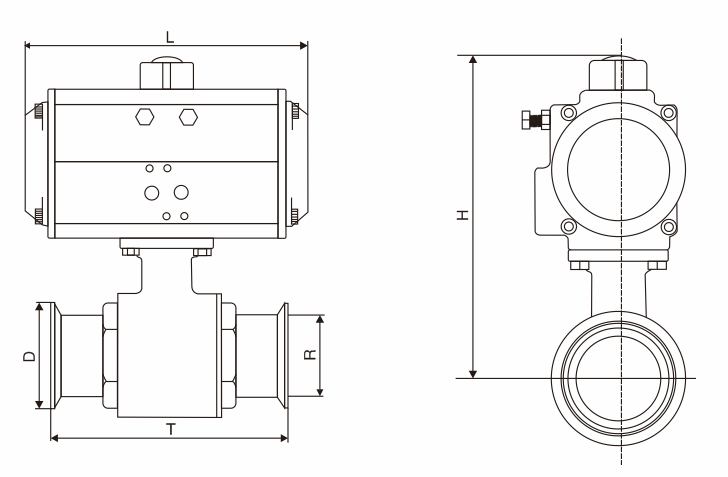

主要外形連接尺寸


DN(mm)

尺寸標注代號 壓力:1.6MPa 單位:mm Pressure of dimension label: 1.6MPa unit :mm



氣動執行器配型Pneumatic actuator configuration

L

H

T

R

D

15

147

149

100

19

50.5

AT-52

20

147

149

105

25

50.5

AT-52

25

147

156

120

32

50.5

AT-52

32

168

190

136

38

50.5

AT-63

40

182

196

160

51

64

AT-75

50

204

228

170

63

77

AT-83

65

238

270

196

76

91

AT-92

80

268

301

235

89

106

AT-105

100

301

350

270

102

119

AT-125
