電動三通法蘭球閥

公稱通徑：DN15～200mm
公稱壓力：PN1.6、2.5、4.0、6.4MPa
環境溫度：-30℃～60℃
適用溫度：PTFE≤180℃、PPL≤350℃、金屬密封≤450℃
閥體材質：球墨鑄鐵、碳鋼、304/316/316L不銹鋼
適用介質：水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等

分享到：

產品詳細

主要性能參數

所配置電動執行機構技術參數

Technical parameters of the configured electric actuator

閥體參數 Body parameters

電源

Power Supply

AC110、220、380V/DC24、220V

公稱通徑

Nominal diameter

DN15~200mm

輸出力矩

Output torque

50N·m~2000N·m

公稱壓力

Nominal pressure

PN1.6、2.5、4.0、6.4MPa

任選功能

Optional function

開關型、觸點型、開度信號、智能型

Switch type, contact type, opening signal, intelligent type

閥軸材質

Valve shaft material

不銹鋼 Stainless steel

動作范圍

Range of motion

0~90°±5°

閥體材質

Body material

球墨鑄鐵、碳鋼、304/316/316L不銹鋼

Ductile Iron, Carbon Steel, 304/316/316L Stainless Steel

動作時間

Action time

15秒/30秒/60秒 15s/30s/60s

球體材質

Ball Body material

304/316/316L不銹鋼 Stainless Steel

環境溫度

Ambient temperature

-30℃~60℃

閥座密封

Seat tightness

PTFE、PPL、金屬密封 Metal Seal

手動操作

Manual operation

附帶手柄操作

Accessory handle operation

溫度

Temperature

PTFE≤180℃、PPL≤350℃、金屬密封≤450℃

PTFE < 180 C、PPL < 350 C、metal seal < 450 C

限位 Limit

電氣、機械二重限位

Electrical and mechanical double limit

適用介質

Applicable medium

水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等

Water, petroleum, nitric acid, acetic acid,viscous fluid, slurry, strong oxidizing medium, etc.

防護等級

Protection level

IP-67(防爆外殼：Exd ll BT4 IP67可選）

IP-67 (Explosion-proof Shell: Exd ll BT4 IP67 Optional)

輸入信號

Input signal

0-10，1-5VDC/4-20mA(智能型）

0-10,1-5VDC/4-20mA (Intelligent)

特點

Characteristic

連線簡單、流向切換、阻力小、動作穩定

Simple connection, flow direction switching, low resistance

and stable movement

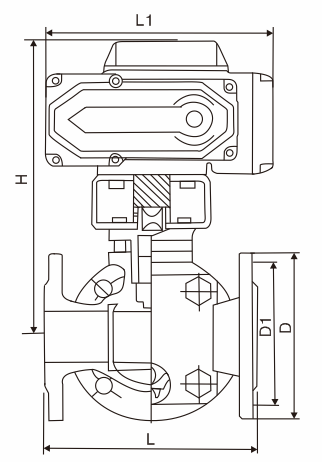

主要外形連接尺寸

公稱通徑 Nominal diameter	L	L1	H	D	D1	額定功率 Rated power	額定電流 Rated current
壓力 Pressure	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5
15	150	155	256	95	65	15W	0.2A
20	160	155	260	105	75	15W	0.2A
25	180	155	266	115	86	15W	0.2A
32	200	155	270	140	100	15W	0.2A
40	220	208	312	150	110	25W	0.5A
50	240	208	325	165	125	25W	0.5A
65	260	208	336	185	145	25W	0.5A
80	280	256	365	200	160	50W	0.8A
100	320	256	400	215/230	180/190	90W	1.0A
125	380	256	420	245/270	210/220	90W	1.0A
150	440	288	440	280/300	240/250	120W	1.2A
200	550	288	470	335/360	295/310	150W	1.2A
